電磁石

電磁石

工業用の電磁石はもちろんのこと、直流電磁石、交流電磁石、水中用電磁石、真空用電磁石、低温・高温用電磁石など、世界最高レベルのプロジェクトにも弊社の製品及び技術力を提供しております。また、弊社製作の電磁石が、加速器やがん治療用設備に組み込まれるなど、医療への貢献にも繋がっております。是非、お問い合わせ下さい。

・直流電磁石 ・交流電磁石 ・吸着用マグネット ・偏向電磁石 ・走査電磁石 ・高周波電磁石 ・ワブラー電磁石 ・ステアリング電磁石 ・入射セプタム電磁石 ・スキャニング電磁石
・ヘルムホルツ型電磁石 ・ジャイロトロン用電磁石 ・入射・出射バンプ電磁石 ・水平・垂直ステアリング電磁石 ・ミラー磁場電磁石 ・ソレノイド電磁石 ・軌道補正用電磁石
・入射系電磁石システム

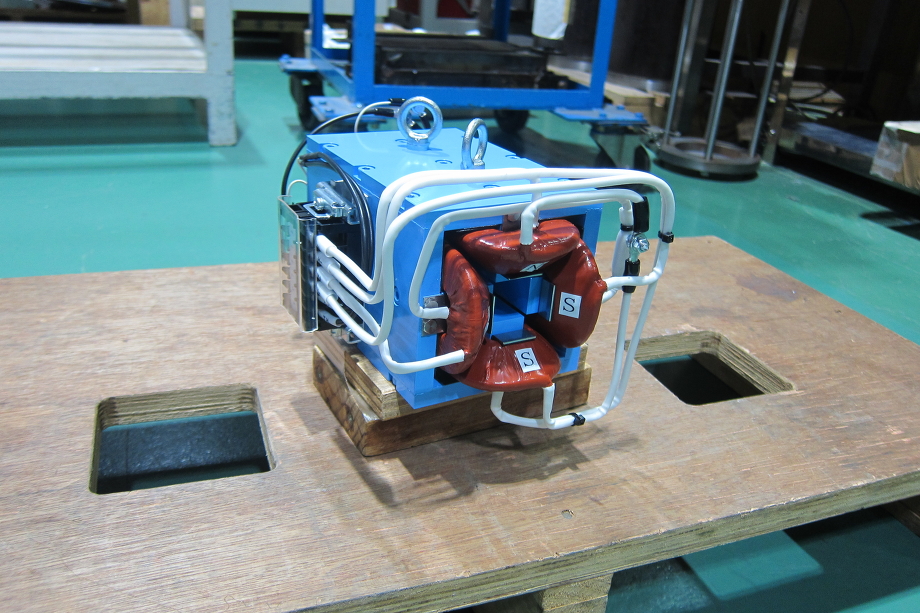

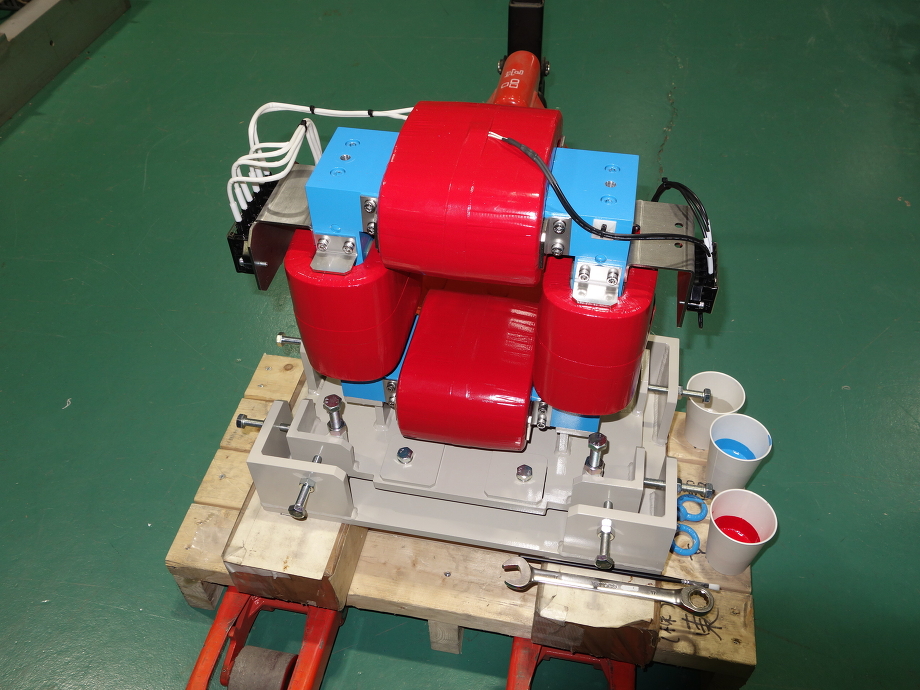

小型四極電磁石 (IAGJF)

小型四極電磁石 (IAGJF)

ボア径:φ60±0.05[㎜]
励磁特性:3.5[mTesla]
電流:DC3[A]
冷却:自然空冷
質量:4[kg]
本体寸法:120×90×120(端子台、架台除く)

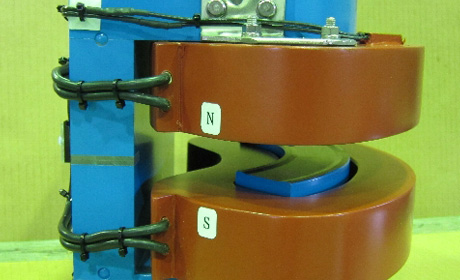

分析用電磁石 (HFBBG)

分析用電磁石 (HFBBG)

磁極間隔:23[㎜]
磁場強度:0.19[Tesla]以上
冷却方式:自然空冷
質量:約80[kg]

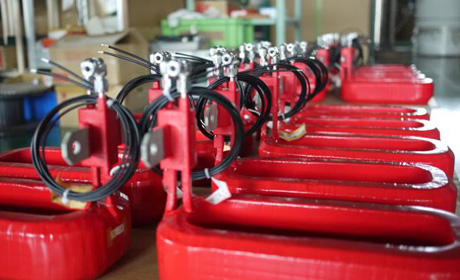

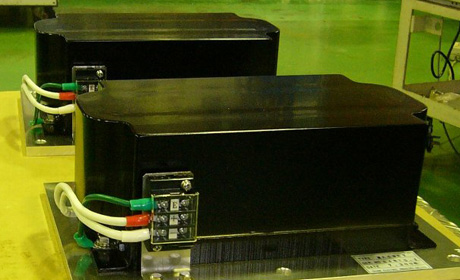

4極電磁石用コイル (HFBBG)

4極電磁石用コイル (HFBBG)

寸法:320×150×160
(端子部含む)
質量:10[kg]/ヶ
冷却方法:直接水冷

交流電磁石 (HEIAE)

交流電磁石 (HEIAE)

磁場強度:0.09[Tesla]
磁極間隔:20[㎜]
周波数:0.5~60[Hz]
冷却方法:自然空冷
質量:100[kg]
寸法:400×300

小型電磁石 (GFEGE)

小型電磁石 (GFEGE)

磁場強度:0.03[Tesla]
磁極間隙:30[㎜]
均一度:10[%]以内 (X=±1㎜、Y=±10㎜、Z=±1㎜範囲)
電圧:AC35[V]
電流:AC3.5[A]
冷却方式:自然空冷
質量:5[kg]
寸法:180×80×150

消磁器 (HDHGE)

消磁器 (HDHGE)

磁場強度:0.03(P-P)[Tesla]
消磁範囲:上面30㎜にて200×50[㎜]
冷却方法:自然空冷
質量:25[kg]/台
寸法:300×150×100

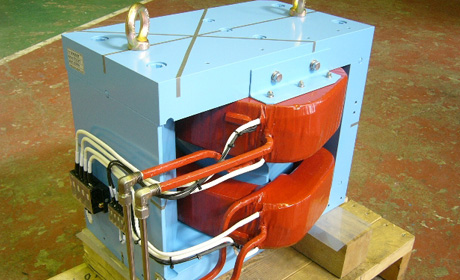

偏向電磁石 (HCCDG)

偏向電磁石 (HCCDG)

磁場強度:1[Tesla]
磁極巾:90[㎜]
磁極間隔:18[㎜]
冷却方法:間接水冷
質量:280[kg]
寸法:400×450×400

1.2T 電磁石 (FHJBD)

1.2T 電磁石 (FHJBD)

磁場強度:1.5[Tesla]
磁極直径:80[φ]
磁極間隔:42[㎜]
電圧:63[V/2コイル]
電流:50[A]
冷却方法:間接水冷
質量:900[kg]
寸法:700×750×1100
寸法:330×400×450

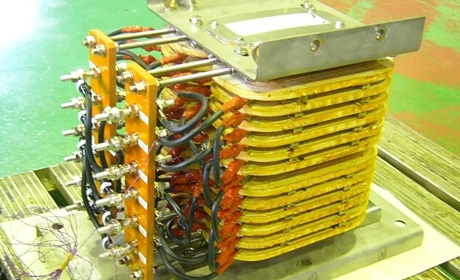

ジャイロトロン用電磁石
(GDBBF)

ジャイロトロン用電磁石 (GDBBF)

*メインコイルのデータのみ、他にサブコイル3ヶあり
磁場強度:0.5[Tesla]
電流:196.5[A/コイル]
電圧:35.4[V/コイル]
冷却方式:直接水冷
冷却水量:19[リットル/min/1コイル]
圧損:0.196[MPa]
水路数:17[水路/1コイル]
質量:400[kg](鉄芯・コイル・架台)
寸法:外径φ500、内径φ250、コイル厚230

軌道補正電磁石 (GFAHD)

軌道補正電磁石 (GFAHD)

磁極間隙:80[㎜]
磁場強度:20[gauss]
冷却方式:自然空冷
質量:1[kg]

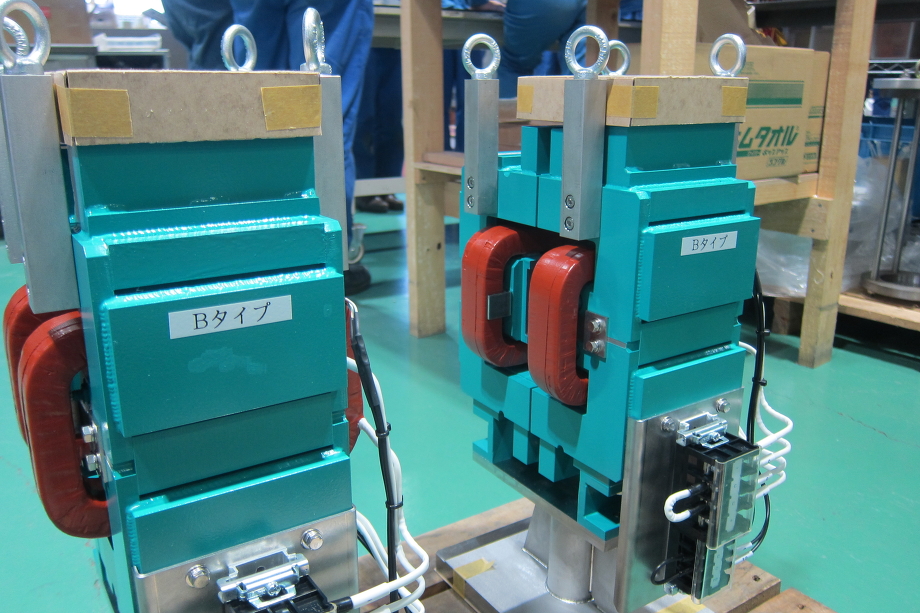

水平ステアリング電磁石
(GAABD)

水平ステアリング電磁石(GAABD)

磁場強度:0.07[Tesla]
磁極長:100±0.5[㎜]
磁場勾配均一度:±1.0[%]
最大電流:10[A]
冷却方式:自然空冷
質量:100[kg]
寸法:220(架台470)×200×750

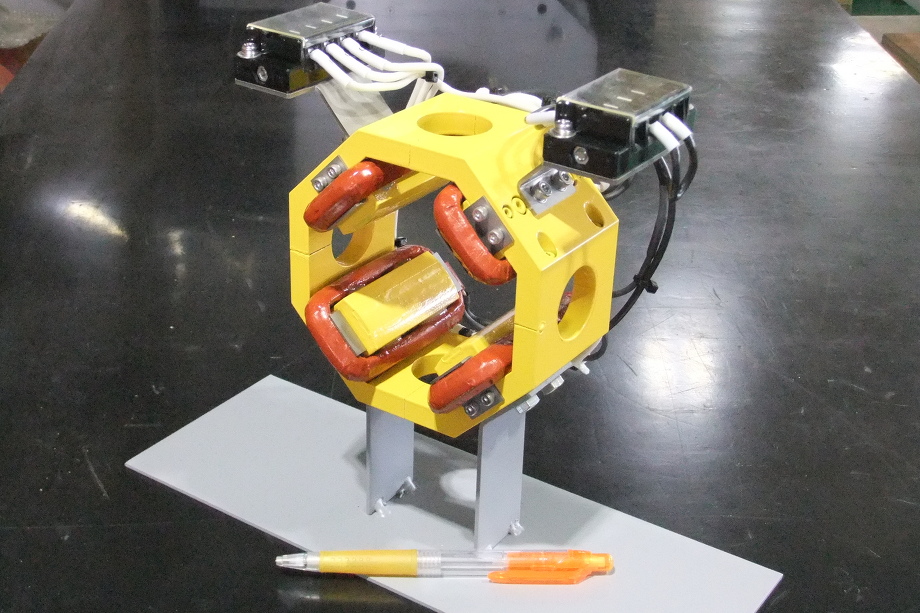

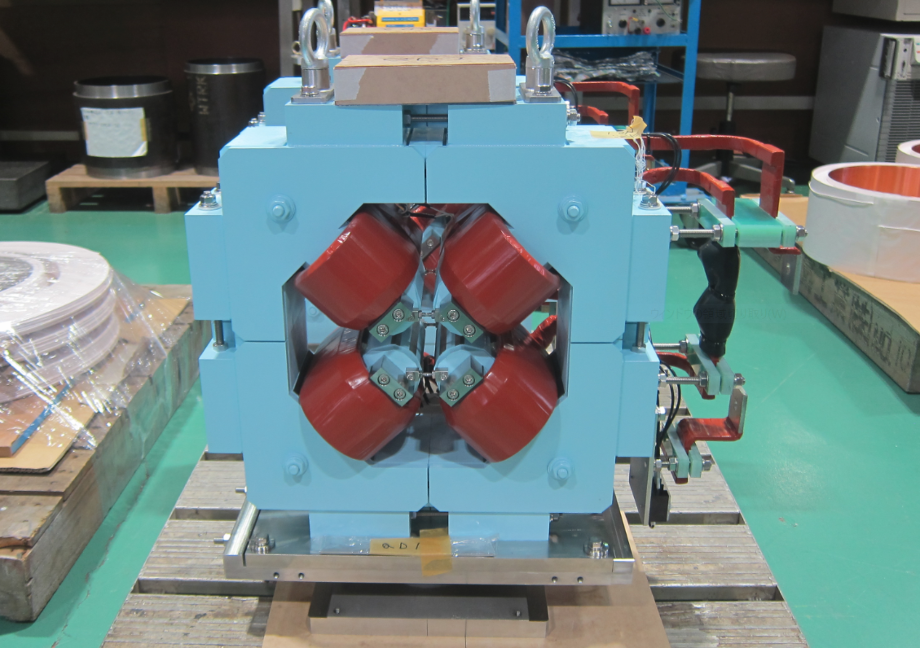

4極電磁石(1) (GDGJG)

4極電磁石(1) (GDGJG)

磁場勾配:15[T/m]
ボア径:70[㎜]
最大通電電流値:160[A]
最大通電時電圧:26.6[V]
励磁パターン:DC
冷却水量:4.35[リットル/min]/1台
圧損:0.3[MPa]
質量:400[kg](鉄芯・コイル・架台)
寸法:600×700×500

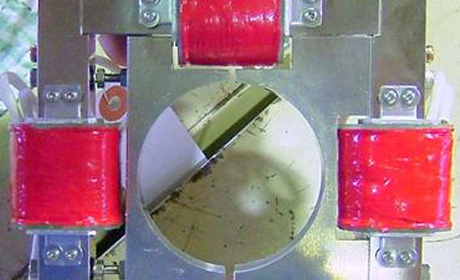

4極電磁石(2) (GAABB)

4極電磁石(2) (GAABB)

ボア径:φ45±0.05[㎜]
励磁特性:0.18[Tesla]
磁場勾配均一度:±0.5[%]
最大電流:27[A]
質量:180[kg]
寸法:450×200×1100

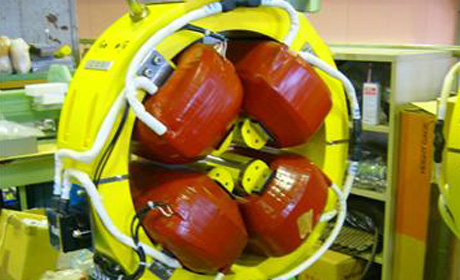

4極電磁石(3) (HCICF)

4極電磁石(3) (HCICF)

ボア径:φ160±0.05[㎜]
鉄心長:620[㎜](鉄芯素材:珪素鋼板0.35[t])
磁場強度:2.6[Tesla]
冷却方式:直接水冷
冷却水流量:5.5[l/min]
圧力損失:0.4[MPa]
質量:1200[kg]
寸法:800×760×1300(架台等含む)
