磁場コイル

磁場コイル

工業用の磁場コイルはもちろんのこと、放射線に耐性のあるコイルなど、世界最高レベルのプロジェクトにも弊社の製品、及び技術力を提供しております。また、医療関係、エネルギー業界、環境研究用、磁気デバイス製造用、電磁成形による金属加工用コイルなどといった多くの事業への実績も残しております。是非、お問い合わせ下さい。

・ECRコイル ・カスプ磁場コイル ・加熱コイル ・揺動コイル ・集束コイル ・超伝導コイル ・4極電磁石コイル ・電磁石用鞍型コイル ・リニアック用集束コイル ・カソードコイル
・バイアス磁場コイル ・ピックアップコイル ・レンズ加工用マグネット ・吸着マグネット ・脱磁機

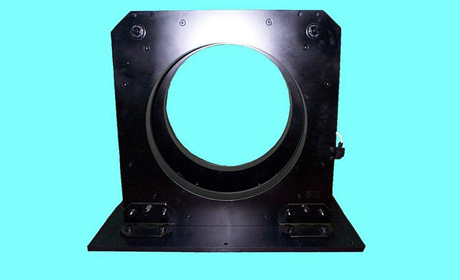

【NEW】ヘルムホルツコイル
(IAHED)

ポロイダル磁場コイル (GGCEJ)

磁場強度:22[mTesla]
コイル内間隔:115[㎜]
電圧:15[V/1コイル]
電流:20[A]
冷却方式:自然空冷
質量:36[kg]
寸法:φ180(コイル内径)、350×400×320(板等含む)

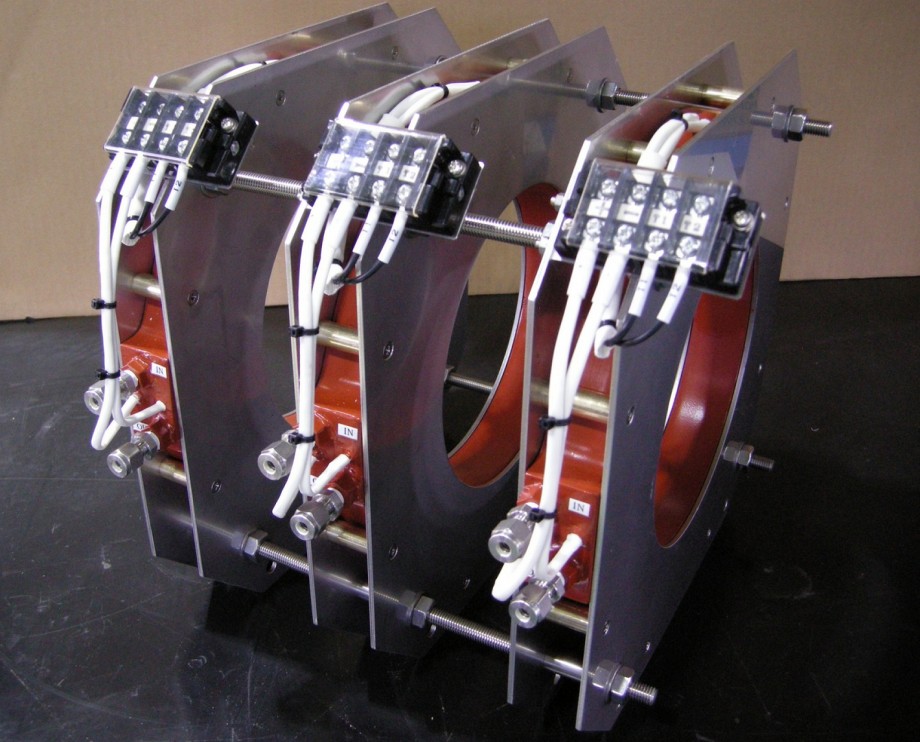

磁気カップリング動特性試験
装置 (HFEBD)

磁気カップリング動特性試験 装置 (HFEBD)

質量:25[kg]
寸法:420×205×525(架台、端子部含む)
コイル数:24個

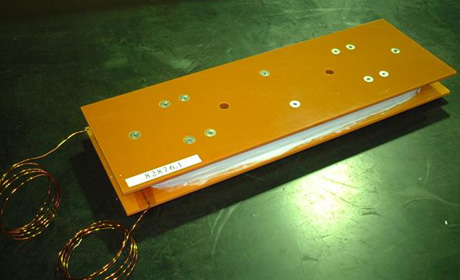

レーストラック型コイル
(HBHGF)

レーストラック型コイル (HBHGF)

質量:4.5[kg]
寸法:450×150×35
使用環境:コイル全体が液体窒素温度(-196℃)に入る

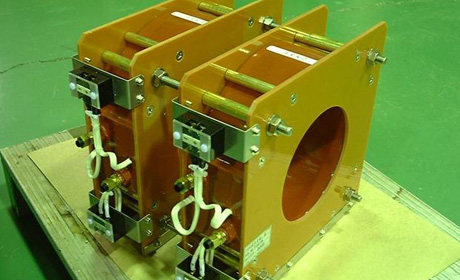

空芯磁場コイル (GAIAI)

空芯磁場コイル (GAIAI)

磁場強度:0.045[tesla]
冷却方式:間接水冷
寸法:290×300×290
質量:40[kg]

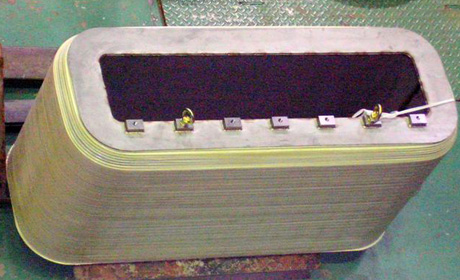

電磁コイル (GEFGI)

電磁コイル (GEFGI)

起磁力:84100[AT]
質量:900[kg]
寸法:1500×600×750
質量:5[kg]
寸法:180×80×150

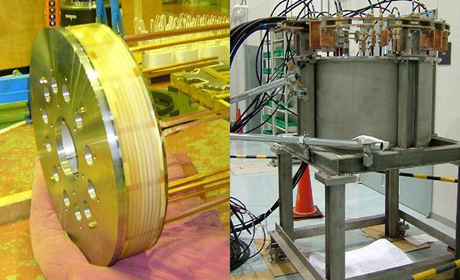

引上げコイル (GDGBB)

引上げコイル (GDGBB)

電流:1300±150[A]
起磁力:90[kAT]
冷却方式:直接水冷
質量:600[kg]
寸法:外径φ920、内径φ670、コイル厚160[㎜]

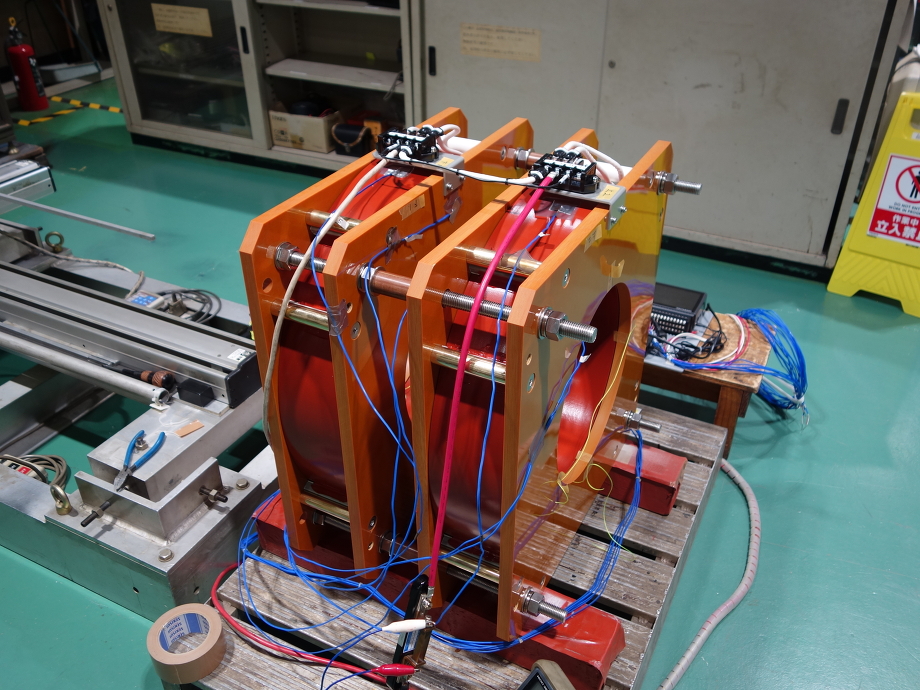

ヘルムホルツコイル (FGGIJ)

ヘルムホルツコイル (FGGIJ)

磁場強度:0.01[Tesla]
コイル内間隔:264[㎜]
電圧:11.5[V/1コイル]
電流:20[A]
冷却方式:自然空冷
質量:320[kg]
寸法:φ600(コイル内径)、1000×750×820(架台含

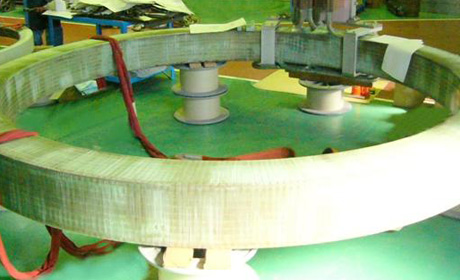

ポロイダル磁場コイル
(GGCEJ)

ポロイダル磁場コイル (GGCEJ)

電流:1[kA](定常時)、3.7[kA](パルス時)
起磁力:72[kA](定常時)、133[kA](パルス時)
質量:2000[kg]
寸法:外径φ2800×内径φ2400×コイル厚230[㎜]
