水冷トランス(各種トランス)

水冷トランス(各種トランス)

油入水冷トランスや油入自冷トランス、高圧アイソレーショントランスなどの各種トランス(変圧器)、水冷式リアクトル(リアクター)、水冷式チョークコイルを製作しております。中でも水冷のトランスにおいては、主にエネルギー・半導体業界、自動車・建設・機械関係の業界に使用され、ニュートリノの研究にも弊社のパルストランスが使用されるなど、全国でも有数の技術、経験を有しておりますので、是非お問い合わせ下さい。

・油入水冷トランス ・油入自冷トランス ・乾式H種トランス ・直接水冷式トランス ・SCRトランス ・アプセッタートランス(アプセッター・電鍛) ・パルストランス ・オートトランス
・ヒータートランス ・リーケージトランス ・アイソレーション(絶縁)トランス 耐圧DC200kV/min ・ステップアップトランス ・ステップダウントランス ・ノーコロナトランス 1φ7.5kVA
・フィラメントトランス 1φ440VA ・DCリアクトル ・ACリアクトル ・低周波チョークコイル ・低周波リアクトル

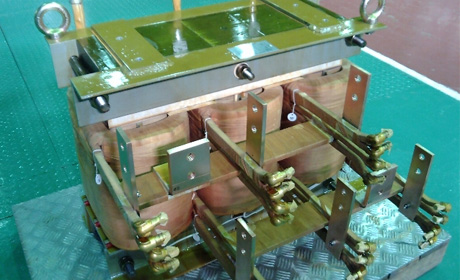

6相水冷式トランス(HEIIC)

6相水冷式トランス(HEIIC)

容量:132[kVA]・180[kVA]
1次側:400[V]
2次側:(25[V]、1245[A])×2
質量:500[kg]

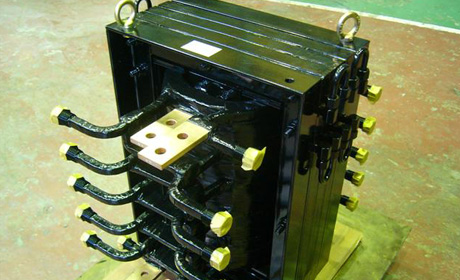

水冷式高周波マッチングトラン
ス(HCIBJ)

水冷式高周波マッチングトラン ス(HCIBJ)

容量:620[kVA]
周波数:3~4[kHz]
1次側:730[V]、850[A]
2次側:4500[A]

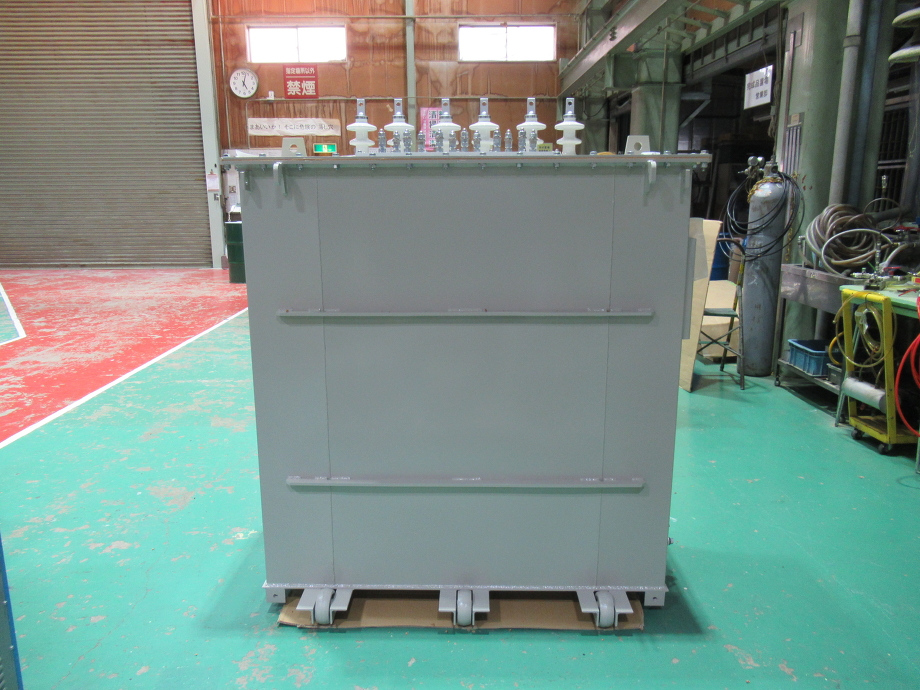

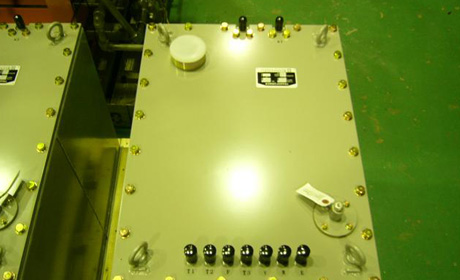

油入水冷式トランス

油入水冷式トランス

入力:AC170[V]
周波数:50/60[Hz]
出力:DC30[kV]、140[mA]
    DC60[kV]、67[mA]
耐圧:75[kV]
質量:200[kg]

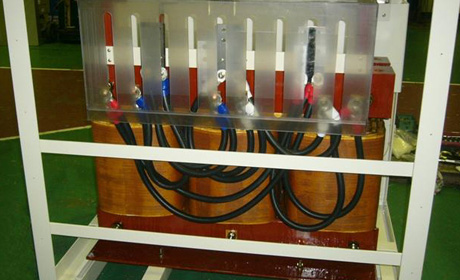

乾式トランス

乾式トランス

1φ67[kVA]
1次:200[V]・220[V]、2次:80[V] 834[A]
質量:380[kg]

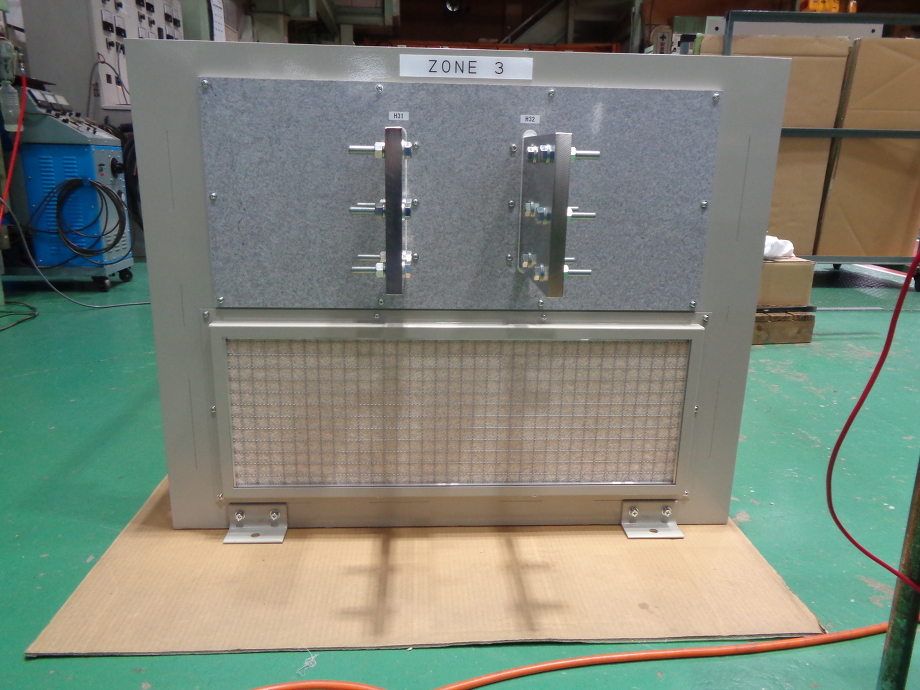

乾式ケース入りトランス

乾式ケース入りトランス

容量:3φ470[kVA] 50/60[Hz]
1次側:380[V]
2次側:220[V]、1230[A]
質量:2200[kg]

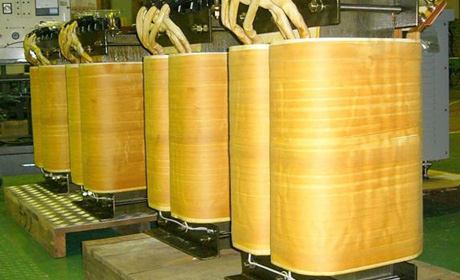

200kAパルストランス

200kAパルストランス

1次側印加電圧電流:±6500[VP]、20[kAP]
2次側電圧電流:±650[VP] 200[kAP]
電流パルス幅:10[mSec]
冷却方式:2次側水冷式
寸法:1200×1000×1000
質量:5[t]

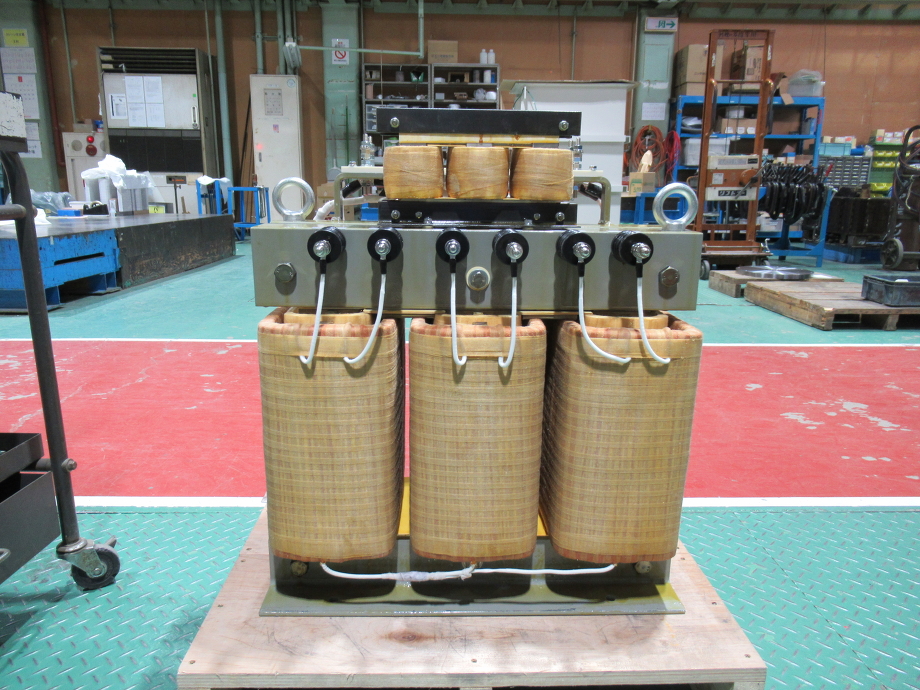

リーケージトランス

リーケージトランス

容量:1φ5.8[kVA] 50/60[Hz]
1次側:195、200、215[V]
2次側:13[V] N付320[A]
短絡電流:200[%]以下
電圧変動率:40[%]以下
効率:80[%]以上
質量:85[kg]
寸法:330×40

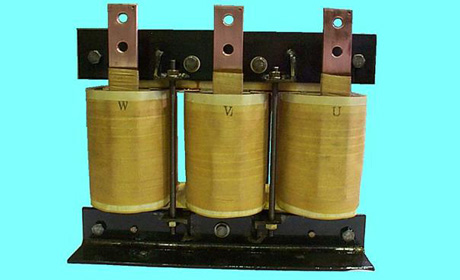

3相交流リアクトル

3相交流リアクトル

回路電圧:420/440[V]
インダクタンス:200[μH]
電流:200[A]
周波数:50/60[Hz]
絶縁種別:H種
質量:40[kg]
寸法:280×180×280

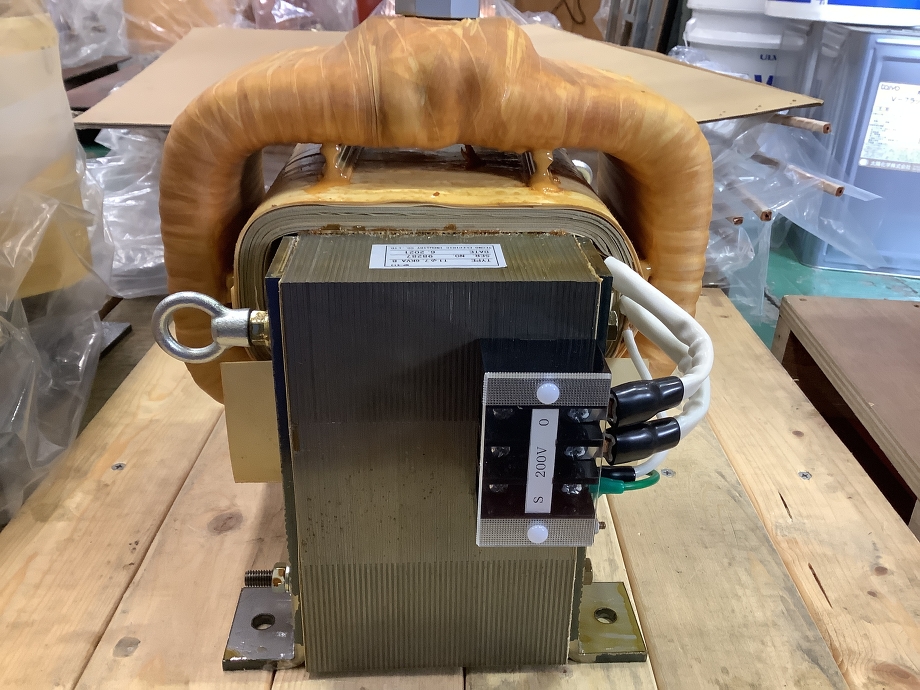

アイソレーショントランス

アイソレーショントランス

容量:1φ10[kVA]
1次側:1φAC200[V]
2次側:1φAC200[V]、50[A]
絶縁耐圧:(W.V)DC200[kV]、(T.V)DC250[kV]/10min
質量:450[kg]
寸法:750×750×1200
